TN602 短波交換矩陣(1.5M～30MHz)
產品概述
短波天線交換矩陣是串接在16部天線和32副接收機之間的天線共用設備，實現了1.5MHz～30MHz短波信號的任意切換。設備使用LCD觸摸屏進行本地控制和顯示，通過CAN總線實現遠程控制；具有集成度高、電路穩定可靠、體積小、低功耗的特點。采用標準4U機箱，方便機柜安裝。
標準類型為（8x16交換矩陣；16x32交換矩陣）同時可以根據用戶的需求做接入和輸出端路數調整。
應用領域
● 無線電頻譜管理
● 短波天線需要共用和分配的相關領域
主要特點
● 低噪聲，高靈敏度，可實現遠距離偵聽
● 動態范圍大，信號失真小
● 路間隔離度高，抗干擾能力強
● 信號通道高速切換
● 系統全交換
● 遠程及本地控制
● 系統功能升級的在線編程
● 支持熱拔插，維修方便
主要技術指標
內容 | 指標 | 備注 |
頻率范圍 | 1.5MHz～30MHz | |
輸入輸出路數 | 16路輸入，32路輸出，全交換 | |
輸出端口隔離度 | ≥35dB | |
輸入到輸入隔離度 | ≥55dB | |
噪聲系數 | ≤7dB | |
輸入二階截點 | ≥68dBm | |
輸入三階截點 | ≥30dBm | |
系統增益 | 1.5dB±2dB | |
切換速度 | ≤100ms | |
輸入出駐波系數 | ≤1.6 | |
控制接口 | RJ14/CAN | |
工作環境 | 0℃～+50℃ |

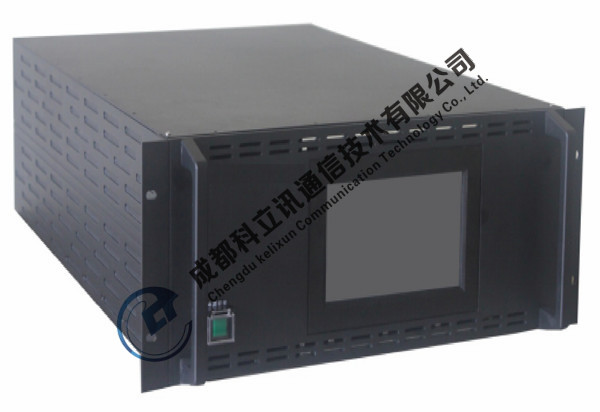

產品圖片
