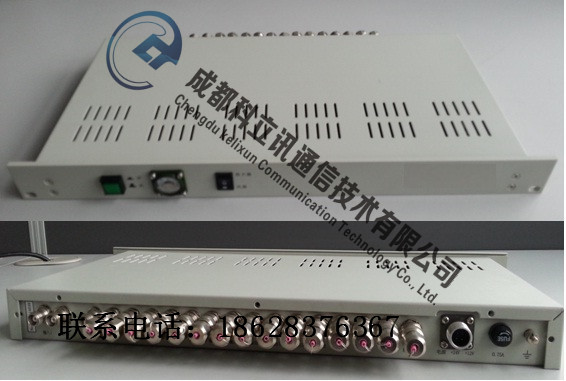

短波8路測向天線共用器 (1.5M～30MHz)
產品概述
測向天線共用器是一種低噪聲、低失真的寬頻帶共用器。它串接在天線和接收機之間，用來放大信號功率，使信號通過一副天線無損耗的提供給多部接收機工作。TN601A（1 進 8 出）、TN601B（1 進 20 出）為標準機型，同時我們可以根據客戶的實際需求對輸出路數做相應的變動。
應用領域
● 無線電監測、偵察、無線電頻譜管理
主要特點
● 低噪聲、低失真
● 標準機型
主要技術指標
內容 | TN616A | TN616B |
頻率范圍 | 1.5MHz～30MHz | 1.5MHz～30MHz |
輸入阻抗 | 50 歐姆非平衡輸入 | 50 歐姆非平衡輸入 |
輸出阻抗 | 75 歐姆平衡輸入 | 75 歐姆平衡輸入 |
輸出路數 | 8 路 | 16 路 |
VSWR | ≤1.5 | ≤1.5 |
增益 | 6.5±1dB | 3.5±1dB |
噪聲系數 | ≤6dB | ≤6dB |
路間隔離度 | ≥35dB | ≥35dB |
輸入 1dB 壓縮點 | ≥12dBm | ≥12dBm |
輸出二階截點 IP2 | ≥75dBm | ≥75dBm |
輸出三階截點 IP3 | ≥35dBm | ≥35dBm |
部間一致性 | ≤1dB | ≤1dB |
路間幅度一致性 | ≤0.7dB | ≤0.7dB |
相位一致性（路間、部間） | ≤1.5°(5-25MHz | ≤1.5°(5-25MHz) |
≤3°(其他) | ≤3°(其他) | |
共模抑制比 | ≥40dB （平衡輸入） | ≥40dB （平衡輸入） |
