單塔式短波多模多饋天線（3MHz -30MHz）
產品概述

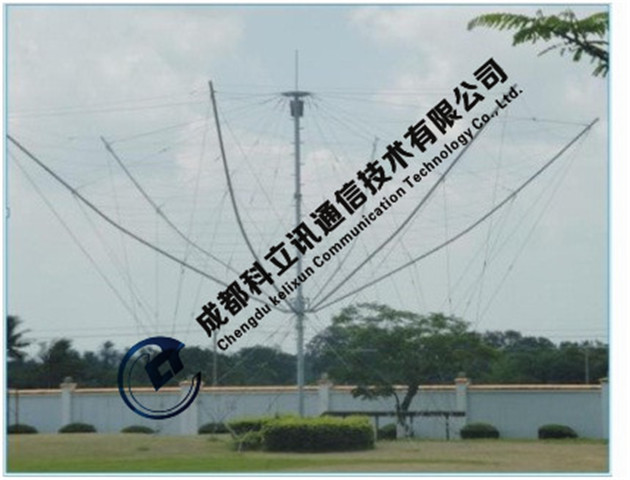

多模多饋天線應用于天線固定通信臺站，可與工作頻率：3MHz -30MHz 的各類電臺配套使用。該天線由錐形支撐體支撐，4 根振子線從上向下依次盤旋，組成具有 3 副天線效能的天線陣，其特殊的結構設計，使天線具有多饋功能（3 路）和多仰角工作模 式（2 種），天線在水平面無方向性，在垂直面內具有互補的高仰角和低仰角模式，抗極化衰落能力強，收信時噪聲電平低，工作頻帶寬并可免天線調諧。天線可實現遠近不同距離的全方位覆蓋，不僅可方便用于 1 點對多點的通信，也可用于覆蓋地（海）域通信、 對機動目標通信、備用通信等，是新建、擴建短波通信工程的一種優選天線。
應用領域
● 短波中近距離固定臺大功率通信
主要特點
● 具有多饋功能
● 可多仰角工作
● 工作頻段寬
● 可全向通信
● 抗極化衰落能力強
主要技術指標
內容 | 指標 | 備注 |
頻率范圍 | 3MHz～30MHz | |
輸入路數 | 3路 | |
輸入功率 | 每路≤1.6KW(PEP) | |
極化方式 | 橢圓極化 | |
輻射方向 | 水平全向 | |
電壓駐波比 | ＜2.0（typ.） | |
路間隔離度 | ≥20（typ.） | |
增益 | 7dB （typ.） | |
阻抗 | 50歐姆 | |
占地面積 | 35平方米 | |
抗風能力 | 12級 | |
重量 | 780kg（含包裝箱） | |
工作溫度范圍 | -45℃～+55℃ |
